Pozyskiwanie ciepła jest zapewnione dzięki w pełni ekologicznemu, bezpiecznemu czynnikowi R410A, pracującemu w obiegu zamkniętym kolektora gruntowego i pompy ciepła.

Wpływając do:

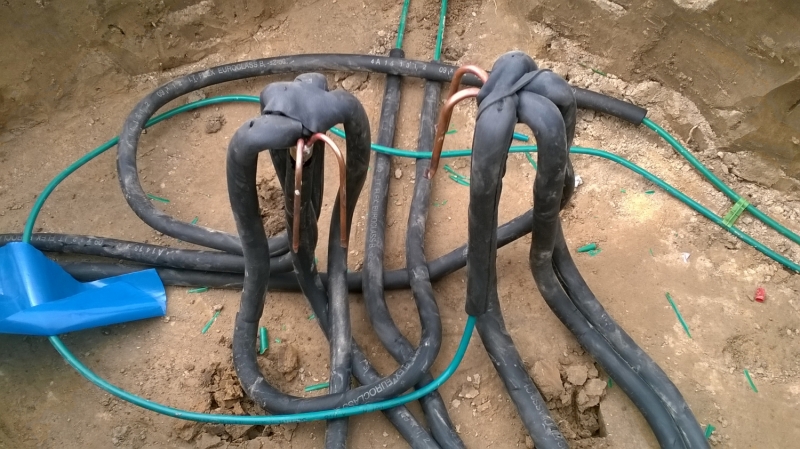

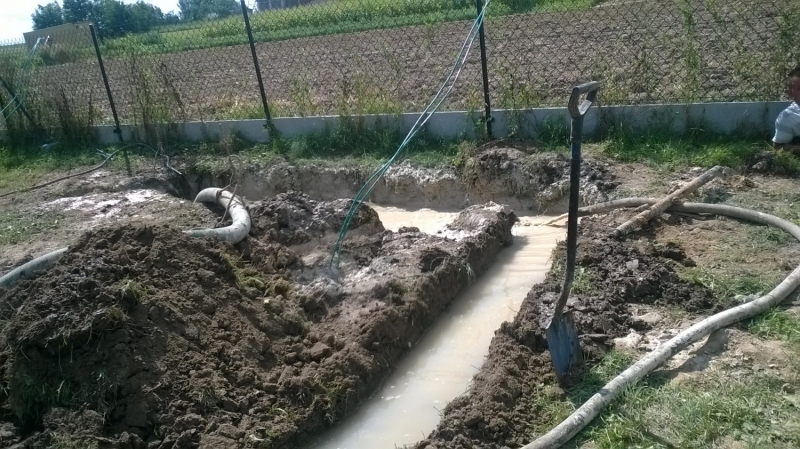

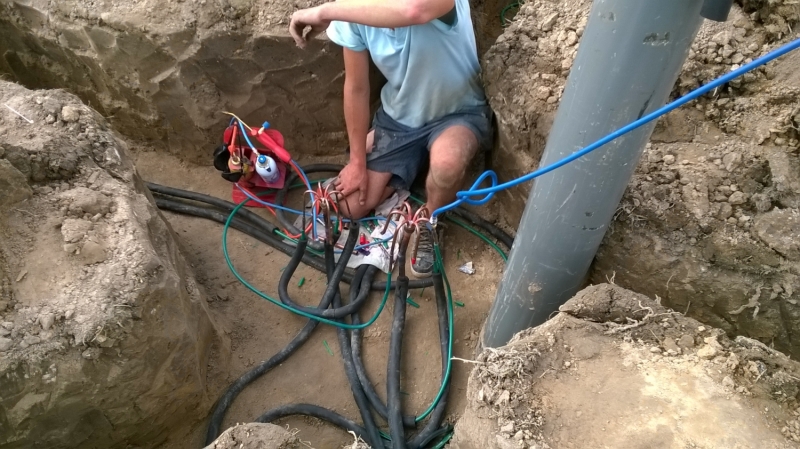

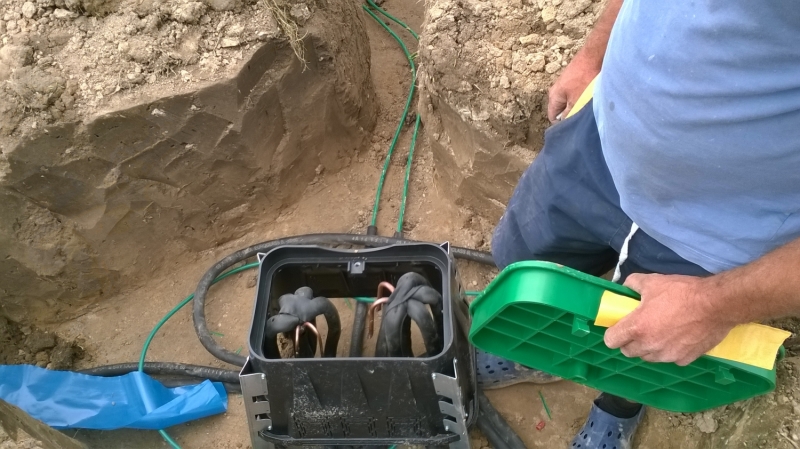

• sieci pętli umieszczonych na zewnątrz, pod powierzchnią gruntu, na głębokości od 100 do 120 cm (w zależności od rodzaju gruntu i terenu kraju)

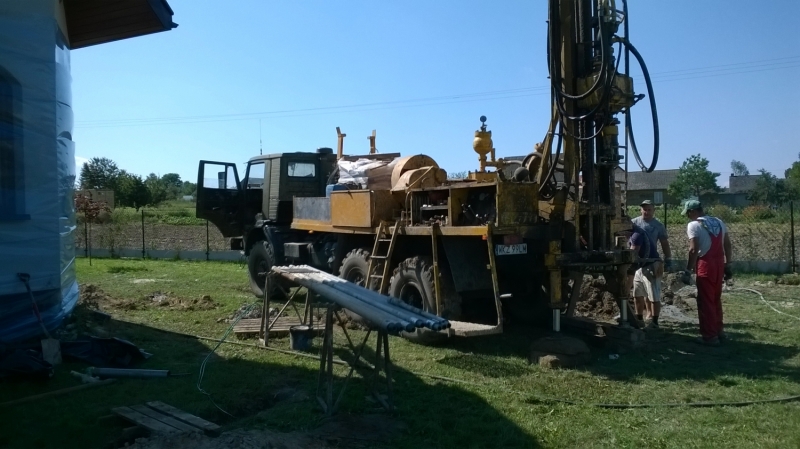

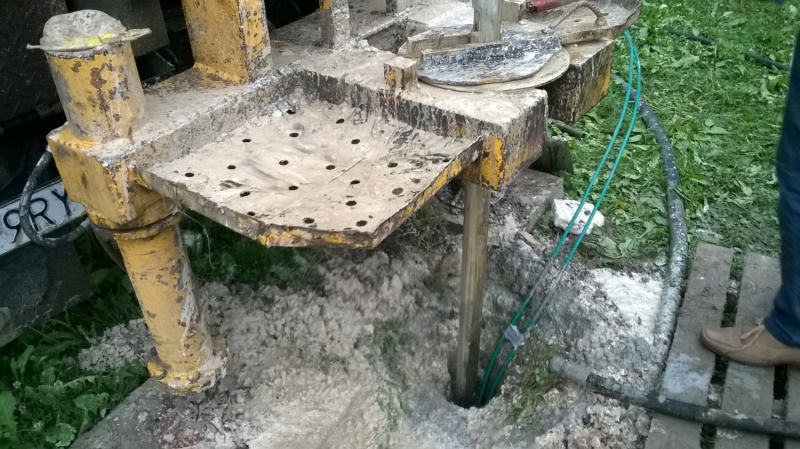

• od 2 do 12 sond pionowych o głębokości 30m

pobiera ciepło co doprowadza do jego odparowania. Proces ten zachodzi nieprzerwanie nawet jeżeli temperatura gleby na głębokości ułożenia kolektora spadnie poniżej -10°C. Następnie odparowany czynnik trafia do serca układu, pompy ciepła składającej z kompresora typu SCROLL, gdzie w procesie sprężania podnosi się parametry czynnika tak aby były użyteczne do ogrzewania budynku.

Gorący czynnik trafia do wymiennika płytowego gdzie przekazuje swoją energię wodzie płynącej w układzie grzewczym budynku (ogrzewanie podłogowe, ścienne lub grzejniki niskotemperaturowe). Skroplony czynnik poprzez zawór rozprężny wraca do kolektora gruntowego zaczynając kolejny cykl procesu.

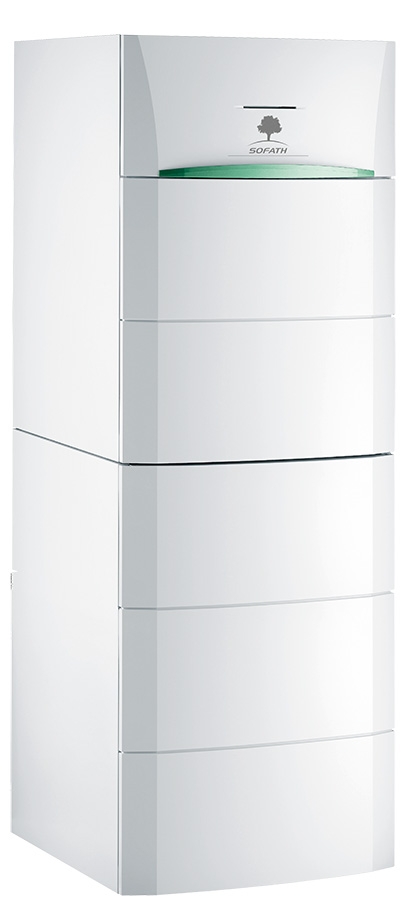

Pompy ciepła serii Caliane posiadają następujące cechy:

1. klasa energetyczna A++
2. zwarta, gotowa do podłączenia forma urządzenia,
3. jedno- lub trójfazowe zasilanie,
4. zintegrowane naczynie wzbiorcze, pompę obiegową i zawór przełączający c.o./c.w.u. (modele: Caliane 5 M ÷ Caliane15 T),
5. cicha praca,podwójna obudowa z dźwiękoszczelnego EPP oraz lakierowanej proszkowo blachy stalowej,
6. wymiennik płytowy ze stali nierdzewnej,

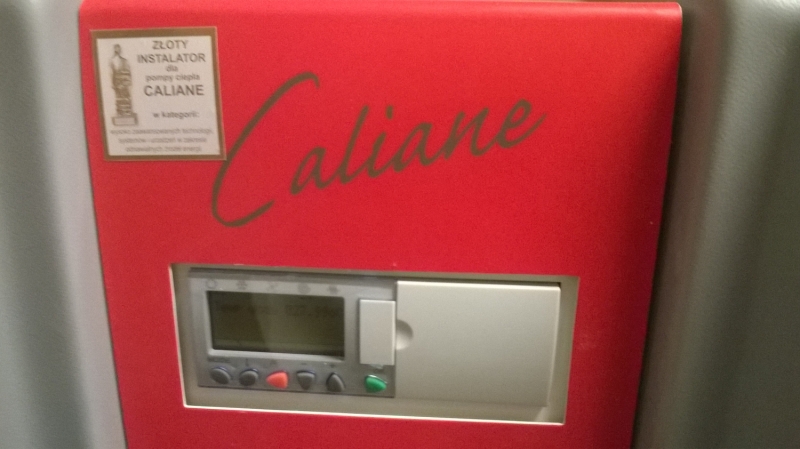

7. zaawansowana konsola sterownicza ze zintegrowanym intuicyjnym układem sterowania i szerokimi możliwościami rozbudowy.
8. możliwość umieszczenia pod pompa ciepła warstwowego zasobnika c.w.u. lub zasobnika buforowego.

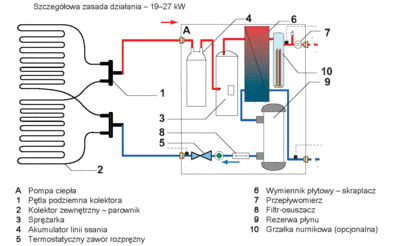

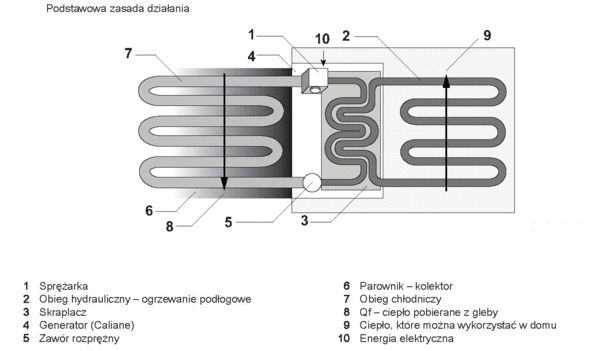

Zasada działania

Pompy ciepła serii Caliane pobierają ciepło spod ziemi w celu przekazania go do obiegu ogrzewania / ciepłej wody użytkowej za pośrednictwem czynnika chłodniczego. Pompa ciepła składa się z parownika, sprężarki, skraplacza zaworu rozprężnego. Kolektory geotermalne stanowią parowskraplacza i zaworu rozprężnego. Kolektory geotermalne stanowią parownik w instalacji Caliane.

1. Czynnik chłodniczy w obiegu przechodzi ze stanu ciekłego na lotny w parowniku, co umożliwia odzyskanie ciepła z gleby.
2. Sprężarka zwiększa ciśnienie czynnika, zwiększając także jego temperaturę.
3. W skraplaczu czynnik chłodniczy przekazuje ciepło do grzeW skraplaczu czynnik chłodniczy przekazuje ciepło do obiegu grzewczego i przechodzi z powrotem do stanu ciekłego.
4. Czynnik chłodniczy przepływa przez termostatyczny zawór rozprężny, stanie pierwotnym, przy niskim ciśnieniu niskiej temperaturze, poi w stanie pierwotnym, przy niskim ciśnieniu i niskiej temperaturze, powraca do parownika.

Najważniejszymi zaletami systemu Caliane są:

• zapewnienie w 100% ogrzewania budynku przez cały rok,
• wysoka sprawność,

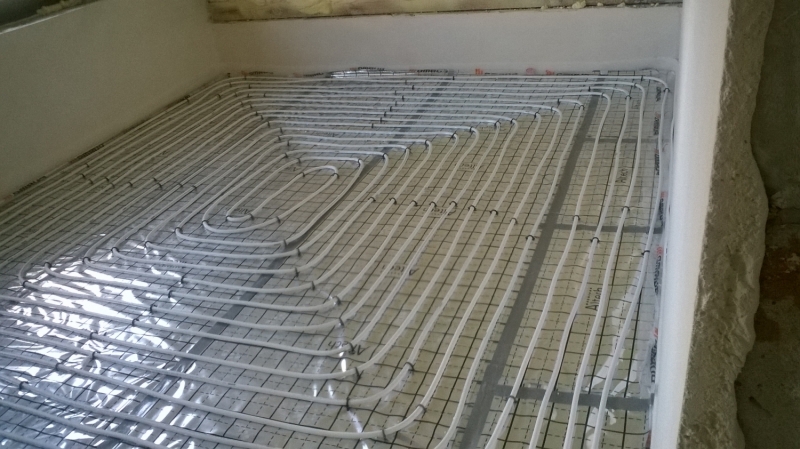

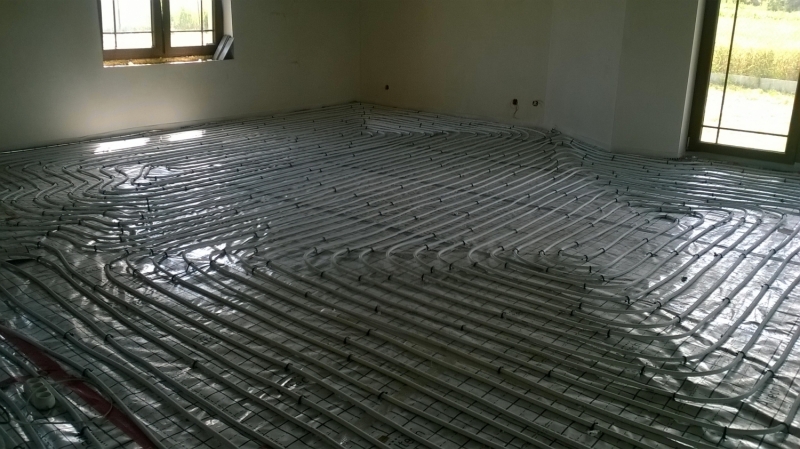

• możliwość stosowania różnych rodzajów ogrzewania w jednym obiekcie np. ogrzewanie podłogowe i grzejniki niskotemperaturowe,
• możliwość łączenia poprzez zasobnik buforowy z innymi źródłami ciepła np. kominkiem z płaszczem wodnym,
• możliwość sterowanie wieloma obiegami grzewczymi i budowy kaskad do 10 PC,
• kolektor pionowy lub poziomy do wyboru,
• niewielka powierzchnia poziomego kolektora gruntowego od 40% do 100% powierzchni ogrzewanej w zależności od energochłonności budynku,
• temperatura wody grzejnej do 65°C,
• wysoka bezawaryjność systemu,
• brak konieczności wymiany glikolu, a co za tym idzie niskie koszty serwisowania (w pompach ciepła używających jako nośnik ciepła mieszaniny glikolu konieczna jest jego cykliczna wymiana, średnio co 3÷5 lata, gdyż podlega on naturalnemu procesowi starzenia i utraty właściwości),
• zaawansowane sterownie z intuicyjnym interfejsem użytkownika,
• zintegrowane wspomaganie grzałką elektryczną.

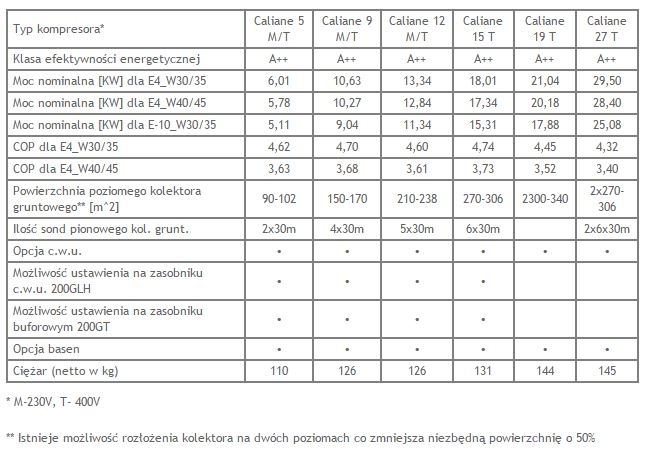

Zobacz tabele
